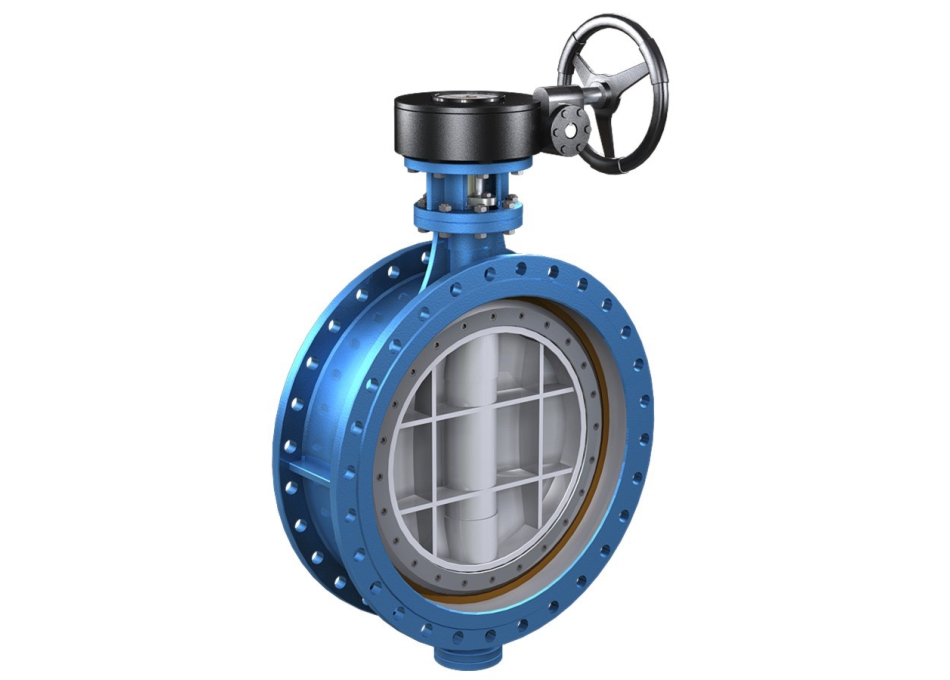

點擊圖片放大D341X蝸輪法蘭蝶閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。蝶板采用框架結構，強度高，過流面積大，流阻小。整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。本閥結構獨特，操作靈活，省力，方便。
閥門特點及用途：

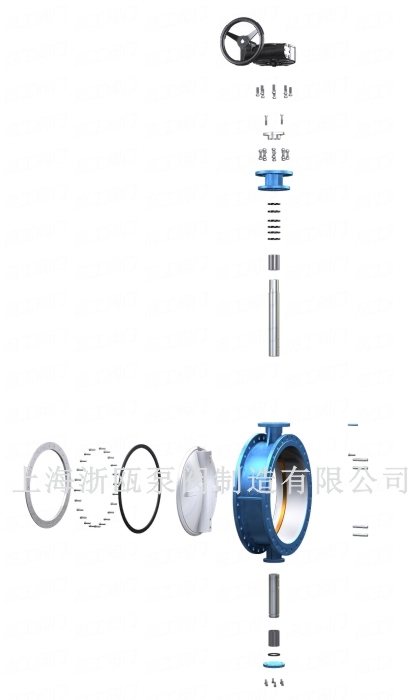

D341X蝸輪法蘭蝶閥主要由閥體，閥板，閥軸，閥座及傳動裝置組成，結構簡單緊湊，小巧輕便，運輸，安裝，拆卸方便；90°的啟閉，開關迅速，操作扭矩小，省力輕巧；密封性能好，使用壽命長，可達到零泄露；其流量特性近似于直線，調節性能好。閥門為橡膠密封，關閉時蝶板和閥座密封性能良好，雙向密封性能優良，扭矩值小，閥門在工作壓力下保持零泄漏，且蝶板與閥座密封之間的磨擦小。閥門由閥軸驅動閥板，閥板做90°轉動。蝶板啟閉靈活，無卡澀、跳動現象，扭矩小。用途：上海明保閥門有限公司研制的軟密封中線法蘭蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、輕紡、食品等給排水、氣體管道上作調節流量和截流介質的作用。

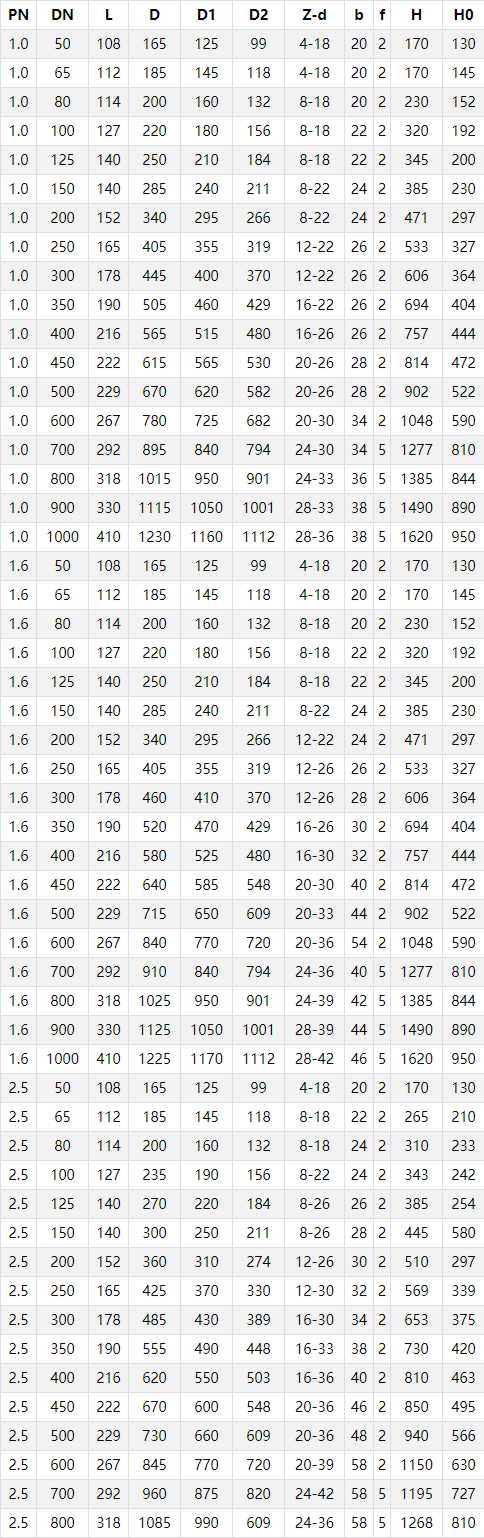

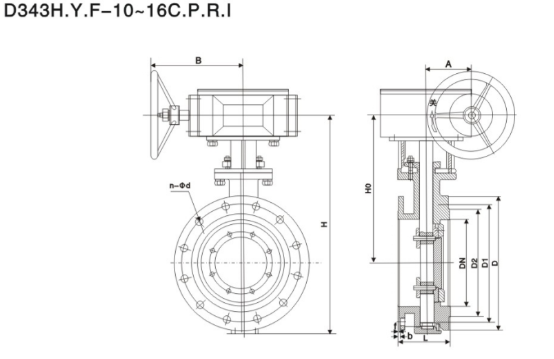

D341X蝸輪法蘭蝶閥性能參數：
|
公稱通徑DN |
50-1200 |
|||||||
|
公稱壓力MPa |
0.6 |
1 |
1.6 |
|||||
|
公稱壓力MPa |
強度試驗 |
0.9 |
1.5 |
2.4 |
||||
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|||||
|
材料 |
材料代號 |
|||||||
|
C |
P |
R |
||||||
|
主要零件 |
閥體 |
WCB |
0Cr18Ni9 |
0Cr17Ni12Mo2 |
||||
|
蝶板 |
WCB |
0Cr18Ni9 |
0Cr17Ni12Mo2 |
|||||
|
閥桿 |
2Cr13 |
0Cr18Ni9 |
0Cr17Ni12Mo2 |
|||||
|
密封圈 |
丁晴乙丙?丁氟塑料 |
|||||||
|
填料 |
丁晴?柔性石墨?V型橡膠墊 |
|||||||
|
適用工況 |
適用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
||||
|
適用溫度 |
-40℃~200℃ |
|||||||
|
執行器 |
型號 |
GT或AW系列 |
||||||
|
氣源壓力 |
0.3-0.7MPa |
|||||||
|
執行標準 |
設計制造 |
結構長度 |
法蘭尺寸 |
壓力溫度 |
試驗檢驗 |
|||
|
GB/T12238 |
GB12221 |
GB9113 |
GB9131 |
GB13927 |
||||
D341X 型 PN6、PN10 法蘭式雙偏心軟密封蝶閥適用于溫度≤120℃，公稱壓力≤1．6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
